近日，2025年度第二十届“冯新德高分子奖”获奖名单正式揭晓！我校化学与化工学院顾军渭教授荣获该奖最佳文章奖，颜红侠教授荣获最佳文章提名奖。
为纪念我国著名化学家和教育家、中国科学院院士冯新德先生，由ELSEVIER公司出资赞助，于2006年设立冯新德高分子奖，旨在奖励发表在国际著名期刊POLYMER上的年度中国优秀文章作者，致敬他们在高分子领域取得的卓越成就与开创性突破。
2025年度最佳文章奖
顾军渭教授团队
论文摘要：

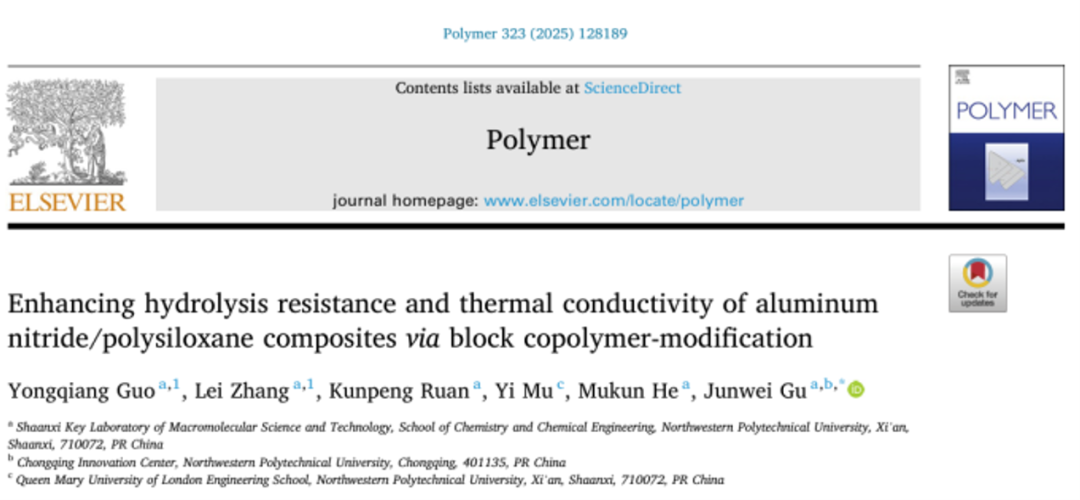

氮化铝（AlN）因其导热性能优异、电绝缘性佳等优点，被视为导热高分子材料的理想导热填料。然而，AlN极易吸湿水解，表面生成氢氧化铝层严重阻碍声子传输；同时其与聚硅氧烷等高分子基体相容性差，界面热阻居高不下，制约复合材料导热性能的高效提升。本文设计并合成了二乙烯基苯-丙烯酰氯嵌段共聚物（PDVB-b-PACl），其中的PACl链段牢固键合在AlN表面，PDVB链段则参与聚甲基氢硅氧烷（PMHS）基体的交联固化，从而在填料与基体间建立化学键合与物理缠结的双重界面连接。实验表明，改性后AlN的水接触角由26.4°提升至134.1°，40℃水浸实验中pH值稳定在近中性（6.9~7.2），XRD未检测到氢氧化铝特征峰，证明其水解反应被显著抑制。同时，界面结合能由6.73 J/mol大幅增至15.88 J/mol，界面热阻降至0.81×10-7m2K/W。在最优条件下（嵌段共聚物分子量5000 g/mol、接枝量0.8 wt%）制备的PDVB-b-PACl/PMHS复合材料的热导率达1.82 W/(m·K)，较纯PMHS提升810%，较相同填充量下未改性AlN/PMHS复合材料的热导率（1.58 W/(m·K)）提高15.2%。该工作通过嵌段共聚物分子结构的可设计性，在同一改性体系中同时解决填料耐候性差与界面热阻高的核心矛盾，为高性能热界面材料的分子工程设计提供借鉴。
第一作者：郭永强、张磊
通讯作者：顾军渭
论文链接：
https://www.sciencedirect.com/science/article/pii/S0032386125001752
2025年度最佳文章提名奖
颜红侠教授团队
论文摘要：

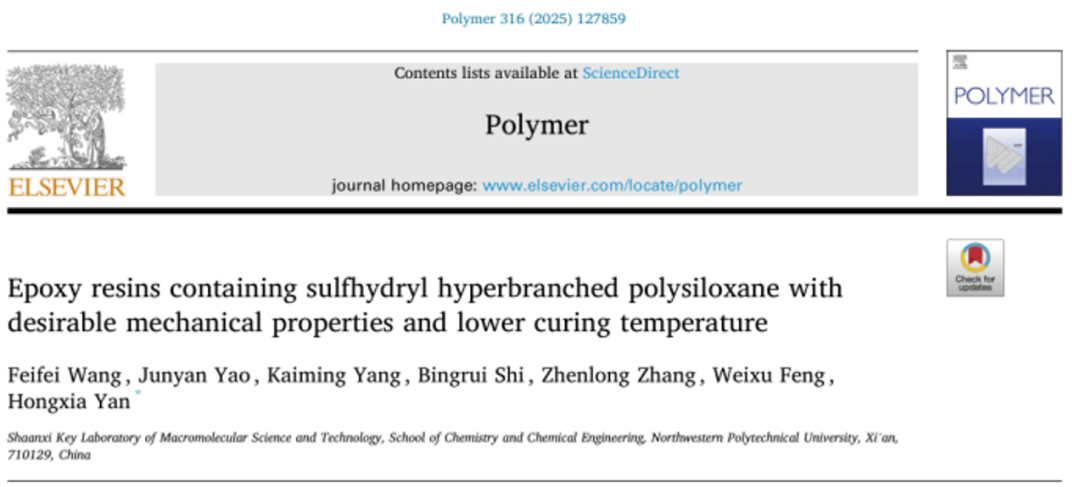

高性能环氧材料通常依赖高温固化，但这一过程往往伴随着缺陷增多、脆性增加以及加工难度大等问题。本文采用“一锅法”设计合成了端巯基超支化聚硅氧烷(HSiSH)改性剂，并系统研究了其对环氧树脂固化行为、力学性能及热稳定性的影响。结果表明，添加2.0 wt% HSiSH后，环氧树脂的综合性能显著提升：弯曲强度达159.4 MPa，冲击强度为24.8 kJ/m²，拉伸强度达到14.0 MPa，其热性能也得到了改善。此外，固化过程也得到有效促进，其表观活化能降低了12.3%。这种增强效果主要得益于该聚合物特有的高度支化拓扑结构、“刚柔相济”的-Si-O-C-链段以及丰富的端位活性官能团，它们协同作用提升了材料的强度、韧性和界面结合力。本研究为开发在低温和中温固化的高性能环氧树脂奠定了坚实的基础。
第一作者：王菲菲
通讯作者：颜红侠
论文链接：
https://www.sciencedirect.com/science/article/pii/S0032386124011959
此次两项成果荣获第二十届冯新德高分子奖，是我校深耕三航特色先进材料领域、强化基础研究原创能力的标志性成果。学校立足三航特色，聚焦高分子功能材料等前沿方向，深化有组织科研，搭建跨域创新平台，集聚高水平人才产出更多原创性成果，夯实重大奖项申报根基，全力攻坚国防关键材料，为加快实现高水平科技自立自强贡献西工大力量。
（文字：郑聪；审核：陈凯杰、付怡）
